Пневмомодуль - пневмокаркасный модуль - пневмокаркас
Необходимо уточнить цену
Цена на товар может меняться в зависимости
от комплектации, сроков и условий поставки товара.
Позвоните, пожалуйста, по телефонам:
+7 (499) 922-89-40, +7 (499) 922-89-47
и уточните наличие и стоимость необходимой вам модификации товара.
Наши менеджеры проконсультируют вас и индивидуально просчитают ваш заказ.
ТУ 2549-575-13935488-2012
Сертификат соответствия ГОСТ Р № РОСС RU.АЯ02.H42115
Представляет собой надувное сооружение арочного типа. Модуль состоит из: каркаса; двух тканевых обшивок; надувных дверей, днища. Пневмокаркас выполнен из прорезиненной с двух сторон ткани и состоит из арок, соединенных в единую конструкцию. На каркасе имеются трубки наддува и предохранительный клапан (для стравливания избыточного воздуха). Наружная обшивка выполнена из прорезиненной с внутренней стороны водонепроницаемой ткани (капрон или сверхпрочная негорючая ткань). Внутренняя обшивка выполняется из не прорезиненной ткани (капрон или сверхпрочная негорючая ткань). На внутренней обшивке предусмотрены крепления для бортового кабеля и электрощитка. Воздушное пространство между внешней и внутренней обшивками создают тепловую защиту внутреннего объема модуля. В обшивках предусмотрены сквозные отверстия для подачи теплого воздуха от отопительно-вентиляционных агрегатов и отверстия для ввода электрокабелей. Пневмодвери, которые находятся с торцевых сторон модуля, как и каркас, имеют наружную и внутреннюю обшивки, выполненные из тех же материалов, что и обшивки самого модуля. Днище (вклеенный пол) изготавливается из водонепроницаемой прорезиненной ткани и с наружной стороны модуля имеет продолжение в виде фартука, имеющего ручки для переноса модуля и отверстия для его крепления к грунту с помощью кольев.
В комплект поставки быстровозводимого модуля дополнительно входят утепленный пол, настил, растяжки и колья. Утепленный пол изготовлен из прорезиненной водонепроницаемой ткани и приклеенных к ней секций утепляющего слоя из пенополимера. Настил изготавливается из прорезиненной водонепроницаемой ткани и укладывается под модуль для защиты днища от загрязнения. Растяжки и колья необходимы для повышения устойчивости модуля к ветровым нагрузкам (как и для брезентовых палаток).
Условия эксплуатации модуля:
- температура окружающего воздуха, °С -50…+50
- относительная влажность воздуха, при 25°С до 98%
- атмосферное давление, соответствующее высоте над уровнем моря, м до 3000
- среднее время установки, мин. 4
- среднее время создания комнатной температуры внутри модуля,
при температуре окружающей среды минус 15°С, мин. 5
- показатель использования полезного объема в среднем составляет 1:140
- 1 м2 полезной площади в среднем весит, кг 4,5

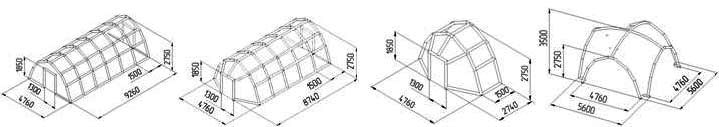

Некоторые варианты исполнений модулей
Основные Вспомогательные
(самостоятельно не используются)
Унифицированный Комбинированный Шлюзовой Переходной
Вспомогательные модули (шлюзовой, переходной) в совокупности с основными (унифицированный, комбинированный и др.) позволяют выстраивать различные варианты конструкций БВП. Например:
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ "ПНЕВМОКАРКАСНЫХ МОДУЛЕЙ"
|
Наименование модуля |
Габаритные размеры в рабочем состоянии, мм |
Габаритные размеры в упакованном состоянии, мм |
Полезный объем (внутренний) |
Площадь, занимаемая модулем в рабочем состоянии, м2/Полезная площадь модуля, м2/Площадь модуля в упакованном состоянии, м2 |
Показатель использования полезного объема модуля |
Масса 1 м2 полезной площади модуля, кг |
|
|
модуля |
принадлежностей |
||||||
|
Модуль пневмокаркасный унифицированный МПУ |
9260х4760х2750 |
1400х700х500/150 |
1400х700х350/50 |
70,7 |
44,1/38,7/1,0 |
1:144 |
4,0 |
|
Модуль пневмокаркасный комбинированный МПК |
8740х4760х2750 |
1400х700х500/135 |
1400х700х350/50 |
64,4 |
41,6/35,7/1,0 |
1:131 |
4,1 |
|
Модуль пневмокаркасный унифицированный малый МПУм |
6260х4760х2750 |
1400х700х350/115 |
1400х700х250/40 |
47,0 |
29,8/25,8/1,0 |
1:138 |
4,5 |
|
Модуль пневмокаркасный переходной МПП |
5600х5600х3500 |
1400х700х350/100 |
1400х700х250/40 |
71,0 |
31,3/28,2/1,0 |
1:209 |
2,9 |
|
Модуль пневмокаркасный шлюзовой МПШ |
2740х4760х2750 |
1400х700х250/55 |
1400х700х150/22 |
18,4 |
13,0/10,5/1,0 |
1:74 |
5,3 |
|
Модуль пневмокаркасный надувной МПН (шатер) |
5220х4760х2750 |
1400х700х350/85 |
1400х700х250/30 |
36,8 |
24,8/19,8/1,0 |
1:108 |
5,1 |
|
Модуль пневмокаркасный надувной удлиненный МПН-01 (удлиненный шатер) |
6720x4760x2750 |
1400x700x350/100 |
1400х700х250/35 |
48,6 |
31,8/26,5/1,0 |
1:143 |
4,2 |
По требованию заказчика пневмокаркасные модули могут выпускаться и других типоразмеров.
